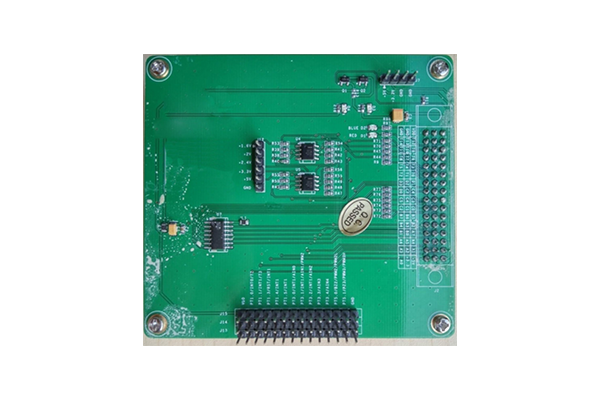

PFB-1110

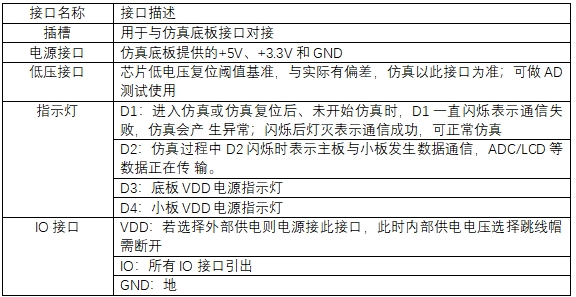

接口名称	接口描述
插槽	用于与仿真底板对接
电源接口	仿真底板提供的+5V、+3.3V和GND
指示灯	D1：进入仿真或仿真复位后、未开始仿真时，D1一直闪烁表示通信失败，仿真会产生异常；闪烁后灯灭表示通信成功，可正常仿真
	D2：仿真过程中D2闪烁时表示主板与小板发生数据通信，ADC/LCD等数据正在传输。
	D3：底板VDD电源指示灯
	D4：小板VDD电源指示灯
IO接口	VDD：若选择外部供电则电源接此接口，此时内部供电电压选择跳线帽需断开
	IO：所有IO接口引出，，除大驱动输出功能外均可使用此接口仿真。
	GND：地
